NT$3100

此電路板控制八個雙極雙拋 DPDT (Double-Pole Double-Throw) 繼電器輸出，可以開關 250VAC 或 2 Amps。

PhidgetInterfaceKit 0/0/8

此電路板控制八個雙極雙拋 DPDT (Double-Pole Double-Throw) 繼電器輸出，可以開關 250VAC/2amp 或 200VDC/2amp。

敘述
規格
資源下載
範例程式

PhidgetInterfaceKit 0/0/8 提供八個繼電輸出的小訊號繼電器，等級為： 250VAC 或 2 Amps ，最大輸出 60 Watts。它通常是用於開關小訊號或低必v的應用。

請注意：這些繼電器不能在同時是最大電流及最高電壓下開關，請確定總負載必v沒有超過繼電器的開關必v。例如，您可以在 120V DC 及0.5 A (60W) 、 30V DC 及 2A (60W)，但不能在 120V DC 及 2A (240W) 下開關繼電器。

相關產品

如果您需要高電流應用的繼電器產品，請參考：

1014 - PhidgetInterfaceKit 0/0/4

外在屬性

控制於	USB (Mini-USB)
API 物件名稱	DigitalOutput
開關類型	DPDT
最大開關速率	20 cpm
建議電線規格	12 - 24 AWG
最低作業溫度	0 °C
最高作業溫度	70 °C

電力屬性

電介質強度	1.5 kV AC
最大接觸電阻	50 mΩ
最大負載電壓 (DC)	120 V DC
最大負載電壓 (AC)	250 V AC
最小負載電流	10 μA
最大負載電流 (DC)	2 A
最大負載電流 (AC)	2 A
最大開啟時間	18 ms
最大關閉時間	18 ms
最大開闢必v (實際狀況)	60 W
最大開闢必v (外觀狀況)	125 VA

電路板

最小耗電	14 mA
最大耗電	300 mA
USB 速率	低速

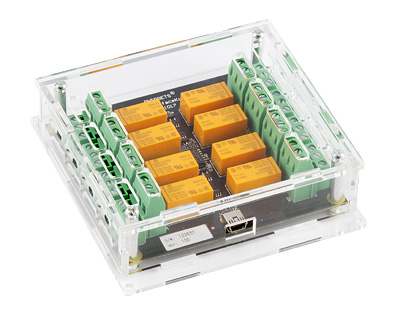

	使用手冊機械式繼電器入門機械設計圖 3D Step 檔軟體開發資源外殼您也可以另外選購 3803 - Acrylic Enclosure for the 1017_1 外殼保護電路板。

		Adobe Director
		AppleScript

C# (Windows)

C/C++ (Standard C/C++)

C/C++ (MS Visual C/C++)

Cocoa

		Delphi
		Flash AS3

		Java
		LabVIEW (64bit; Windows Only)

		LabVIEW (32bit; Windows/Mac OSX/Linux)
		LiveCode
		MATLAB
		Max/MSP (Windows)

Max/MSP (Mac OSX)

Python

Ruby

		Visual Basic .NET
		Visual Basic 6.0
		Visual Basic for Applications

Visual Basic Script
